1. 概述

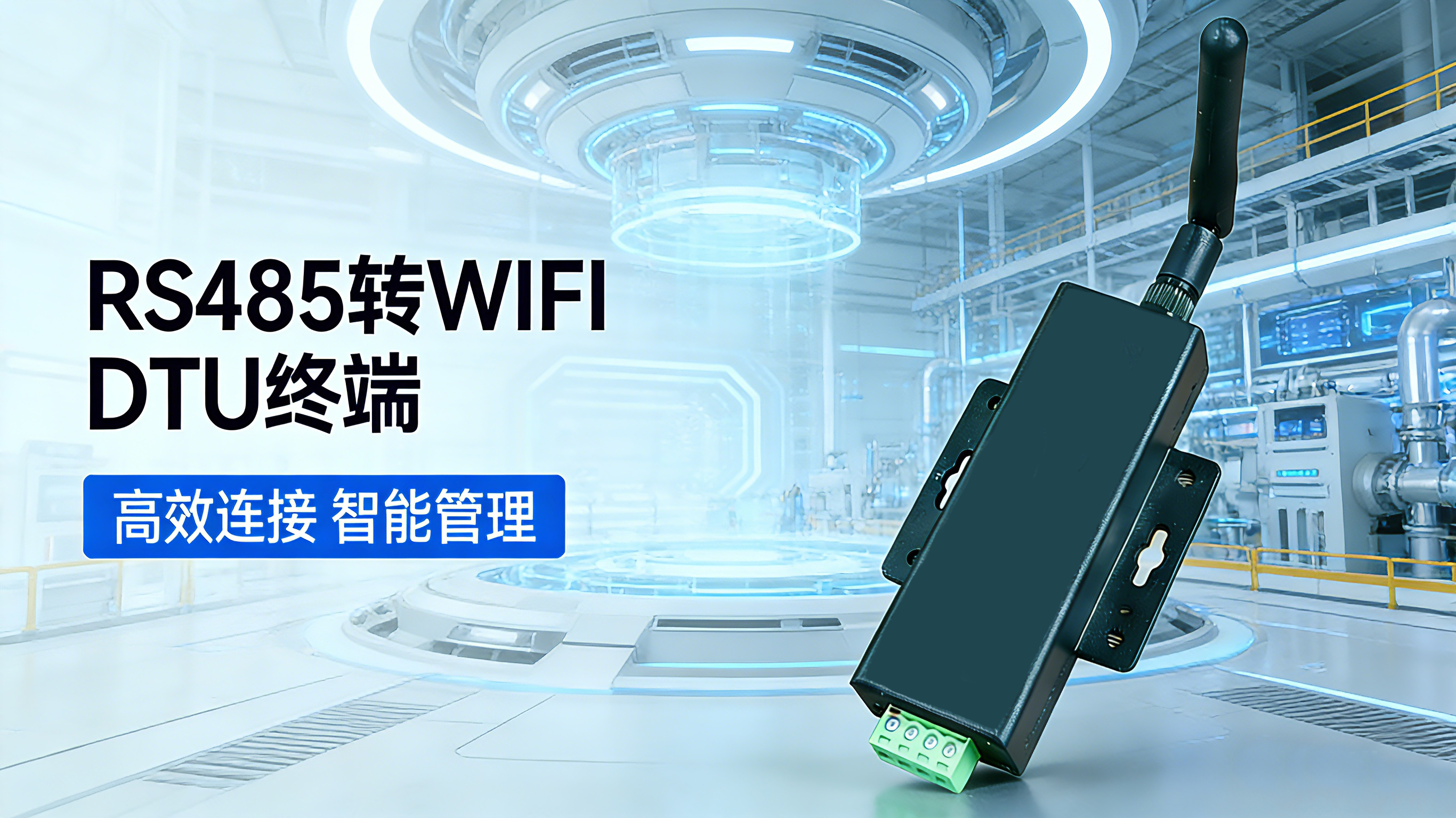

在工业物联网（IIoT）演进过程中，存量巨大的RS485总线设备面临着协议封闭、布线复杂及云端接入困难等技术瓶颈。本文深入剖析RS485转WiFi串口透传终端的技术实现，重点阐述其硬件架构、通信协议栈、数据透传机制及云边端协同工作原理，为工业设备的无线化改造提供理论依据与技术参考。

2. 系统硬件架构设计

2.1 核心处理单元

终端采用高可靠性工业级MCU作为主控核心，集成看门狗（Watchdog）复位机制，确保系统在电磁干扰复杂的工业现场具备故障自恢复能力。硬件设计遵循低功耗与高集成度原则，显著降低BOM成本。

2.2 通信接口物理层

· 无线射频前端：工作于2.4GHz ISM频段，严格遵循IEEE 802.11 b/g/n标准。采用SMA内螺内针接口，支持外接高增益天线以优化链路预算，适应不同场强的部署环境。

· 有线串行接口：配置标准RS485差分信号接口（凤凰端子4PIN），支持半双工通信模式，具备抗共模干扰能力，兼容主流工业传感器、PLC及变频器。

2.3 状态指示与人机交互

板载四色LED智能指示系统，通过光信号实时反馈底层状态机流转情况：

· 电源域：红灯常亮表征供电正常。

· 链路域：绿灯闪烁/常亮分别指示WiFi扫描中及关联成功（Association Complete）。

· 应用域：蓝灯闪烁/常亮分别指示MQTT/TCP连接建立中及会话保持（Session Keepalive）正常。

· 调试域：板载轻触复位按键，支持硬件级重启，便于固件升级与故障排查。

3. 通信协议栈与数据透传机制

3.1 多协议支持架构

  终端内置轻量化网络协议栈，支持多种传输模式的动态切换：

· MQTT协议（默认）：基于发布/订阅模式，支持QoS等级配置。终端作为Publisher将RS485采集数据上报至IoT PaaS平台Topic，同时订阅控制Topic以接收下行指令。内置心跳包（Heartbeat）机制，保障长连接的稳定性。

· TCP/HTTP协议：支持透明传输模式，将串口数据流直接映射至指定的服务器IP与端口，适用于私有化部署场景。

3.2 数据透传逻辑

  系统采用“双向透明通道”设计：

1. 上行链路（Upstream）：MCU轮询或中断读取RS485总线数据，经过协议封装（添加时间戳、设备ID等元数据）后，通过WiFi模组发送至云端消息队列。

2. 下行链路（Downstream）：云端下发的控制指令经WiFi接收后，剥离协议头，还原为原始RS485帧格式，通过串口发送至末端设备，实现毫秒级低延迟控制。

3.3 断线重连与容错

内置网络状态监测算法，当检测到WiFi信号丢失或TCP/MQTT连接断开时，自动触发指数退避重连机制。在离线期间，部分型号支持本地缓存（需外扩Flash），待网络恢复后进行断点续传，确保数据完整性。

4. 云边端一体化协同技术

4.1 边缘侧（Edge）

终端不仅是数据传输通道，更是边缘计算节点。支持简单的本地逻辑判断与数据预处理，减轻云端负载。通过蓝牙辅助配网（BLE Provisioning），利用手机小程序作为配置工具，通过加密通道将WiFi SSID及密码下发至终端，实现零代码部署。

4.2 云端（Cloud）

依托IoT PaaS平台，实现设备全生命周期管理：

· 物模型映射：云端定义设备属性（Property）、服务（Service）及事件（Event），自动解析终端上报的二进制/JSON数据。

· 规则引擎：基于SQL-like语法构建数据流转规则，支持数据清洗、存储及触发自动化场景联动。

· 可视化渲染：平台自动生成基于Web/App的数据看板，支持框架式二次开发，快速构建行业专属监控界面。

5. 典型工业应用场景技术分析

· 高频数据采集：在产线监控中，利用多路并发处理能力，实时采集变频器频率、电流等高频变量，上传至MES系统进行分析，采样间隔可配置至秒级。

· 广域能源计量：针对分散式电表、水表，利用WiFi覆盖优势替代传统RS485长距离布线，解决信号衰减问题，结合云端算法实现能耗异常检测。

· 环境感知与联动：连接温湿度、烟雾传感器，当监测数据超过阈值时，终端不仅上报报警事件，还可直接接收云端下发的联动指令（如开启排风），形成闭环控制。

6. 结论

该RS485转WiFi透传终端通过高度集成的硬件设计与标准化的软件协议栈，成功解决了传统工业设备联网的异构性难题。其基于MQTT的云边端架构不仅保证了数据传输的实时性与可靠性，更通过低代码配置大幅降低了物联网项目的实施门槛，为工业4.0背景下的设备智能化升级提供了坚实的技术底座。
